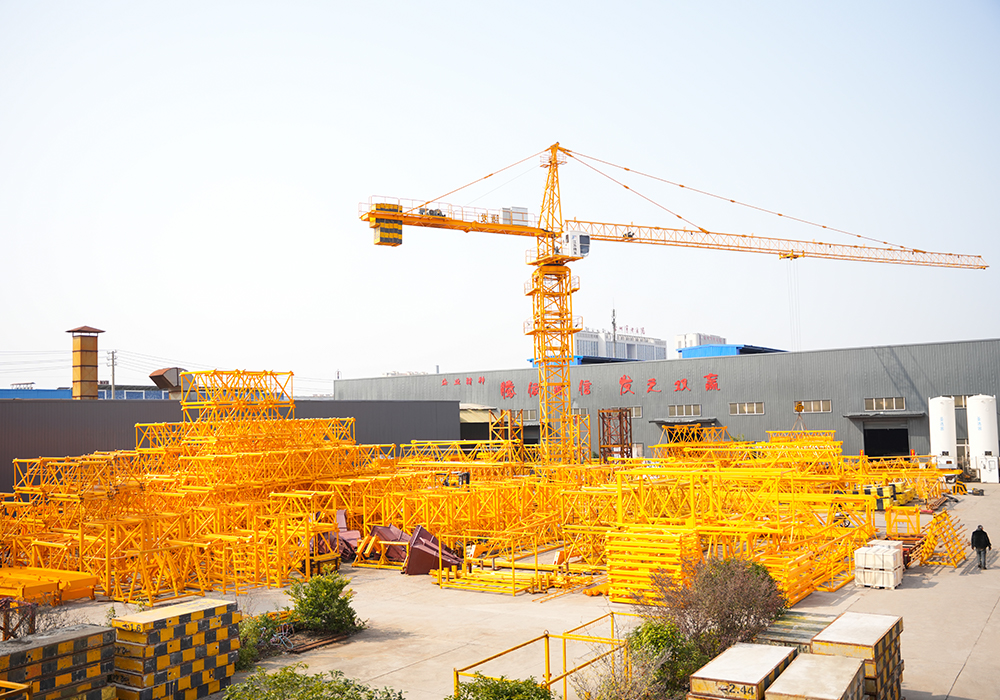

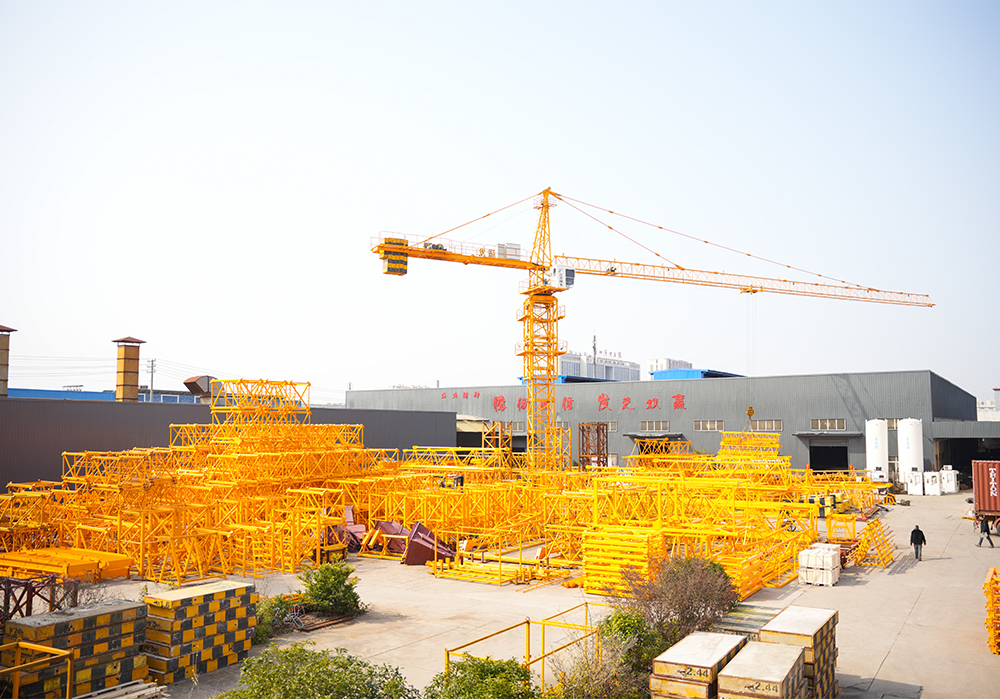

QTZ63 (5013) Équipement de construction Topkit Construction Tower Crane:
Foc horizontal, coule de chariot, grue à levage hydraulique de haut niveau. Il a une capacité de levage maximale de 4 tonnes et un moment de levage nominal de 500 kN · m.
QTZ63 (5013) Équipement de construction Topkit Construction Tower Crane:
Foc horizontal, coule de chariot, grue à levage hydraulique de haut niveau. Il a une capacité de levage maximale de 4 tonnes et un moment de levage nominal de 500 kN · m.

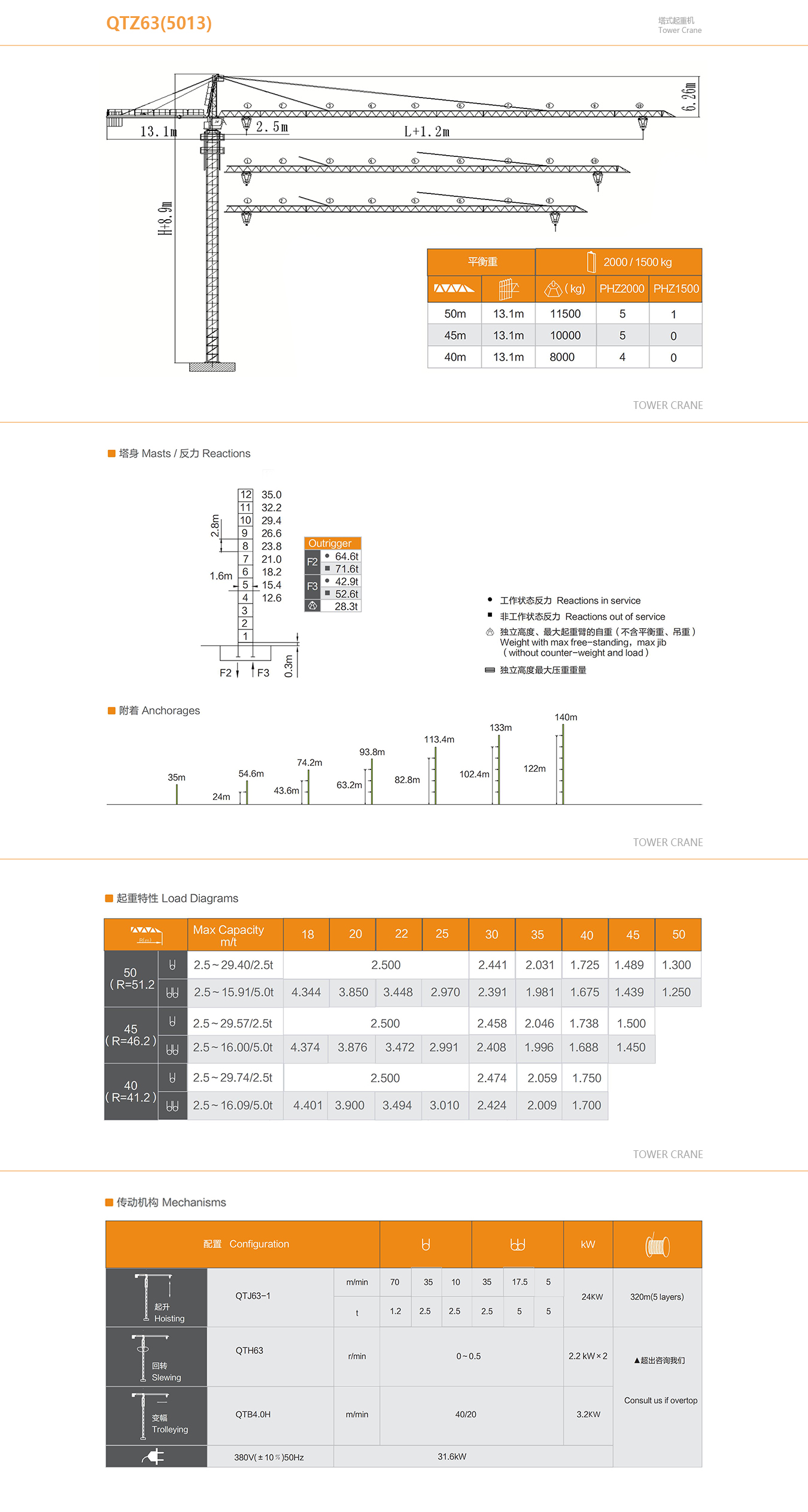

| Diagramme des fonctionnalités techniques QTZ63 (5013) | |||||||||
| Projet | Unité | Taux | |||||||
| α = 2 | α = 4 | ||||||||
| Couple de levage nominal | mâle | 400 | |||||||
| Poids maximal | t | 2 | 4 | ||||||
| Lavage | m | 3 ~ 50 | |||||||
| Max. poids hissé | t | 1.3 | |||||||
| Max. amplitude | m | 28.22 | 15.24 | ||||||
| Hauteur de levage | Dépendant | m | 31.5 | ||||||
| Indépendant | 120 | 60 | |||||||
| Taille | Base | m | En forme de croix: 5,0 × 5.0 | ||||||
| Haut | Dépendant | 40.137 | |||||||
| Indépendant | 130.137 | ||||||||
| Longueur du bras de levage | 51.15 | ||||||||
| Longueur d'équilibre du bras | 11.675 | ||||||||
| Poids de la grue à tour | Dépendant (sans charge) | t | 22.5 | ||||||
| Indépendant (sans charge) | t | 45.16 | |||||||
| Charger | t | 9.2 | |||||||
| Autres | Elec. tarif moteur | kw | 25.6 | ||||||
| Vitesse de vent maximale | Ji | ≤4 | |||||||
| Température de travail | ℃ | -20 ~ 40 | |||||||
